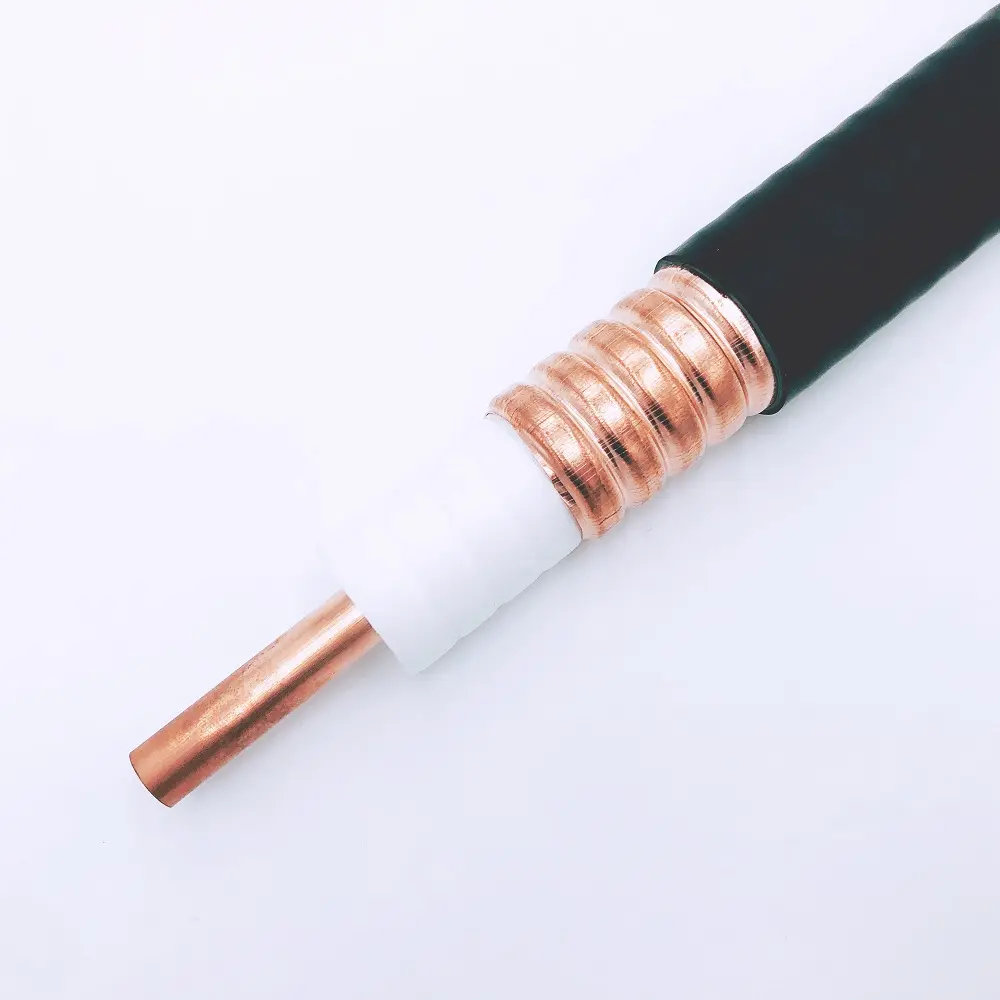

כבל קואקסיאלי RF בקוטר 7/8"
כבל קואקסיאלי RF בקוטר 7/8"
|
| חומר | ||
| מוליך פנימי | 9.00±0.10 | צינור נחושת | ||
| בידוד | 22.20±0.20 | פוליאתילן מוקצף | ||
| מוליך נחושת חיצוני | 24.90±0.30 | צינור נחושת מקומט טבעתי | ||
| מעטפת | 27.50±0.20 | פוליאתילן |
| פריט | מפרט |
| רדיוס כיפוף מינימלי | 140 מ"מ (כיפוף יחיד) |
| רדיוס כיפוף מינימלי | 250 מ"מ (חזרה 15 פעמים) |
| טמפרטורת סביבת הנחה | -20～+70℃ |
| עכבה אופיינית | 50±2Ω |
| מהירות | 88 % |
| התנגדות בידוד מינימלית | 3000 MΩ·km @DC 500V ,1 דקה |
| קיבול | 76 pF/m |
| חוזק דיאלקטרי | DC 10000V 1 דקה |
| ערך טיפוסי VSWR | 1.20@820~960MHz |
| 1.20@1710~2500MHz |
| הנחתה (±5%)(dB/100m) | |
| 800 | 3.65 | |
| 900 | 3.89 | |
| 1800 | 5.79 | |
| 2000 | 6.16 | |
| 2400 | 6.86 | |
| 3000 | 7.85 |
